Elektryka

Usprawnij swój przepływ pracy

AX3000 Electrical

Moduł elektryczny oferuje wygodne i wydajne narzędzia do wszystkich obszarów planowania elektrycznego: od planowania przewodów i tras po projektowanie bazy elektrycznej i sprawdzanie obwodów oraz gotowych do użycia analiz i list w programie Microsoft Excel.
Dzięki AX3000 masz pełną kontrolę nad instalacją elektryczną i unikasz kosztownych błędów: AX3000 zapewnia niezawodne obliczenia, kontrolę wiarygodności obwodów, aktualną bazę danych artykułów i wygodny menedżer dystrybucji do zarządzania obwodami.

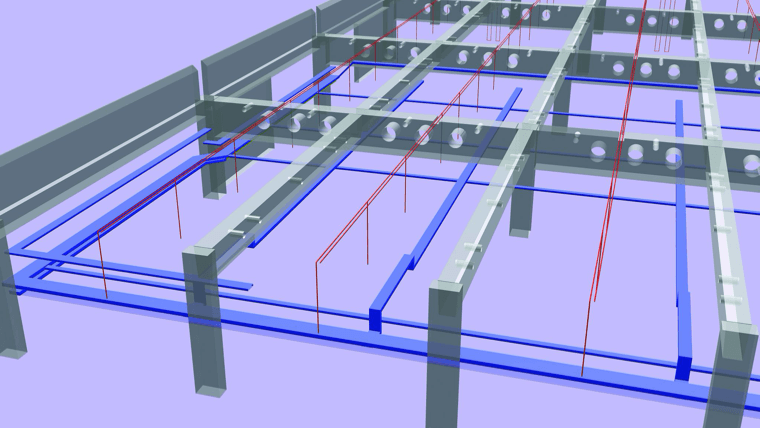

Jak w przypadku wszystkich modułów AX3000, funkcje wizualizacji opisowej to prawdziwa przyjemność. Przełączaj się między wizualizacjami dwu- i trójwymiarowymi, wyświetlaj trasy kablowe izometrycznie i wizualnie sprawdzaj swój projekt dzięki naszym zintegrowanym kontrolom wiarygodności.

CADprofi Electrical

Wersja Electrical to m.in. :

  • Rozbudowana biblioteka symboli stosowanych w instalacjach elektrycznych oraz automatyki budynków i procesów.
  • Rysowanie ciągów korytek i tras kablowych z automatycznym wstawianiem odpowiednich złączek.
  • Rozdzielnice, aparatura modułowa, oprawy oświetleniowe i inne.
  • System szybkiego numerowania (adresowania) obwodów elektrycznych.
  • Gotowe elementy wiodących producentów (Legrand, Cablofil, Zucchini i innych).

CP-Symbols Electrical

Seria CP-Symbols Electrical zawiera biblioteki symboli stosowanych w projektach instalacji elektrycznych.

Seria CP-Symbols Electrical zawiera 5 bibliotek:

  • Biblioteka IEC, NFPA zawiera symbole zgodne z normami EN 60617 oraz NFPA 79.
  • Biblioteka Rzuty zawiera symbole instalacji elektrycznych wykorzystywane na planach i rzutach budowlanych.
  • Biblioteka Schematy zawiera symbole stosowane na różnego rodzaju schematach, w tym schematach instalacji prądowych, instalacji niskiego napięcia, teletechnicznych i innych.
  • Biblioteka Oświetlenie zawiera obszerną bazę różnego rodzaju opraw oświetleniowych.
  • Biblioteka Diagramy, schematy blokowe zawiera symbole wykorzystywane w schematach blokowych wielu branż.
Więcej o tym narzędziu

Program CP-Symbols zawiera również ogólne polecenia:

  • Linie (przewody) – funkcja ta pozwala rysować jednokreskowe przewody oraz linie w widoku schematycznym
  • Linie (przewody) – funkcja ta pozwala rysować jednokreskowe przewody oraz linie w widoku schematycznym
  • Ramki i tabelki – zawiera bibliotekę podstawowych ramek i tabelek rysunkowych.
  • Atrybuty i opisy – służy do edycji wartości atrybutów jednego lub wielu symboli.
  • Zestawienia materiałów – służy do tworzenia zestawień z elementów użytych na rysunku.

Języki

Interfejs użytkownika jest dostępny w 23 językach, m.in.: w polskim, angielskim, bułgarskim, chińskim, chorwackim, czeskim, duńskim, fińskim, francuskim, greckim, hiszpańskim, holenderskim, łotewskim, iemieckim, portugalskim, rosyjskim, rumuńskim, serbskim, słoweńskim, szwedzkim, tureckim, węgierskim i włoskim.

WarAn

Nakładka WarAn to zbiór narzędzi dla oprogramowania CAD, których zadaniem jest automatyzacja pracy przy projektowaniu wszystkich instalacji logicznych, szczególnie:
Systemu Sygnalizacji Pożaru, Dźwiękowego Systemu Ostrzegawczego, Systemu Sygnalizacji Włamania i Napadu, Okablowania Strukturalnego i innych (np. oświetlenie awaryjne).

WarAn łączy obiekty (czujki, głośniki, gniazda etc.) w logiczną całość pozwalając na AUTOMATYCZNE:

  • Numerowanie elementów
  • Rysowanie schematów
  • Przygotowywanie zestawień, list
  • Sprawdzanie możliwych błędów
Więcej o tym narzędziu

Narzędzia znajdujące się w pakiecie:

  • Łączenie magistrali – Magistrala to połączenie jeden-za-drugim. Czyli używane w Systemach Sygnalizacji Pożaru czy Dźwiękowym Systemie Ostrzegawczym. WarAn ma je zaimplementowane
  • Łączenie drzewa – Drzewo to połączenie jeden-do-wielu. Przykładem takiego połączenia to System Sygnalizacji Włamania i Napadu albo Okablowanie Strukturalne. WarAn to też obsługuje.
  • Adresowanie urządzeń – WarAn ma bardzo rozbudowane możliwości numerowania. Zarówno w MAGISTRALI jak i w DRZEWIE adresowanie jest konfigurowalne. I najważniejsze – zajmuje ok. 2 sekund.
  • Schematy blokowe – Nie ma nic bardziej pracochłonnego od rysowania schematów? Z WarAn schemat rysuje się w ciągu kilku sekund. I to niezależnie od rozmiaru instalacji.
  • Wyszukiwanie błędów – WarAn to ergonomiczne narzędzie pracy, jeśli w jakimkolwiek elemencie rysunku odnajdzie brak połączenia od razu go wskaże
  • Aparaty – każde adresowane urządzenie – detektor, moduł, czujka, głośnik, lampa, gniazdo lub co-tylko-jest-Ci-potrzebne. Sam definiujesz potrzebny Ci aparat.
